Мембраны NF и RO: 4 основных различия в размере пор, давлении и разделении ионов

I. Основные понятия: Что такое обратный осмос (RO) и нанофильтрация (NF)?

В мембранном разделении под давлением как обратный осмос (RO), так и нанофильтрация (NF) служат важнейшими технологиями фильтрации в поперечном потоке. Хотя они имеют схожие конфигурации элементов и корпуса систем, их сшитые активные слои имеют различные микроскопические структуры и механизмы разделения.

Обратный осмос (RO) Введение

Обратный осмос представляет собой самую надежную технологию коммерческой фильтрации жидкостей. В элементах обратного осмоса обычно используется плотный полиамидный тонкопленочный композит (TFC). Активный верхний слой мембраны структурно непористый на микроскопическом уровне, что означает, что массоперенос основан на механизме диффузии раствора, а не на физическом прохождении пор.

Во время работы давление подачи должно преодолеть естественное осмотическое давление раствора. Это заставляет молекулы воды проходить через плотную полиамидную полимерную матрицу, оставляя подавляющее большинство растворенных растворителей в потоке ретентата.

Система обратного осмоса работает по принципу абсолютного отторжения: она отфильтровывает практически все, кроме молекул чистой воды. Технические параметры этого абсолютного барьера включают:

• Отсечение молекулярной массы (MWCO): Как правило, ниже 100 Da.

• Спектр отторжения: Неселективное удержание моновалентных однозарядных ионов Na^+, Cl-, двухвалентные многозарядные ионы Ca2+, Mg2+, SO4), тяжелые металлы, бактерии, вирусы и низкомолекулярные органические соединения.

• Скорость опреснения: Элементы обратного осмоса промышленного класса обеспечивают стандартные показатели отбраковки солей по одному элементу в пределах 99.2% и 99.7%. Это делает обратный осмос стандартом для производства сверхчистой воды, подготовки питательной воды для котлов и опреснения морской воды, где требуется пермеат с нулевым содержанием раствора.

Нанофильтрация (NF) Введение

Нанофильтрация преодолевает разрыв между ультрафильтрацией (UF) и обычным обратным осмосом. Поскольку номинальный размер пор и молекулярный вес отсечки немного больше, чем у стандартной мембраны обратного осмоса, в промышленной инженерии ее часто классифицируют как “Loose RO”. Нанофильтрационные мембраны имеют номинальный размер пор в диапазоне от $1 \text{nm}$ на $2 \text{nm}$, что соответствует MWCO между $100 \text{ Da}$ и $1000 \text{ Da}$.

В отличие от обратного осмоса, который зависит исключительно от физического исключения и диффузионных ограничений, NF работает по механизму двойной сепарации, который сочетает физическое просеивание с ярко выраженной селективностью заряда.

Активные слои коммерческих НФ несут постоянные электрические заряды - как правило, отрицательные в стандартных рабочих диапазонах рН. Такой химический состав поверхности изменяет взаимодействие мембраны с растворенными ионами:

1. Стерическая помеха (физическое рассеивание): Прямое механическое блокирование органики, макромолекул и коллоидов, превышающих рамки MWCO мембраны.

2. Доннановское исключение (электростатическое отталкивание): Фиксированные отрицательные заряды на поверхности мембраны сильно отталкивают многовалентные анионы, такие как сульфат ($\text{SO}_4^{2-}$) и карбонат ($\text{CO}_3^{2-}$). Это взаимодействие зарядов дает коэффициент отторжения $95\%$ на $98\%$ или выше для двухвалентных и многовалентных солей.

В то же время, поскольку это электростатическое отталкивание значительно слабее по отношению к однозарядным моновалентным ионам ($\text{Na}^+, \text{Cl}^-$), а поскольку полимерная матрица структурно более открыта, чем RO, значительная часть моновалентных солей проходит непосредственно через мембрану вместе с пермеатной водой.

Эта специфическая способность отбрасывать многовалентные соли, позволяя при этом проходить моновалентным солям, дает нанофильтрации возможность фракционирования и селективного разделения. Она позволяет инженерам-технологам разделять различные виды солей, а не объединять их в смешанный поток отходов, обеспечивая явное техническое преимущество при рециркуляции промышленных высокосолевых сточных вод, умягчении воды и целенаправленной очистке технологических потоков.

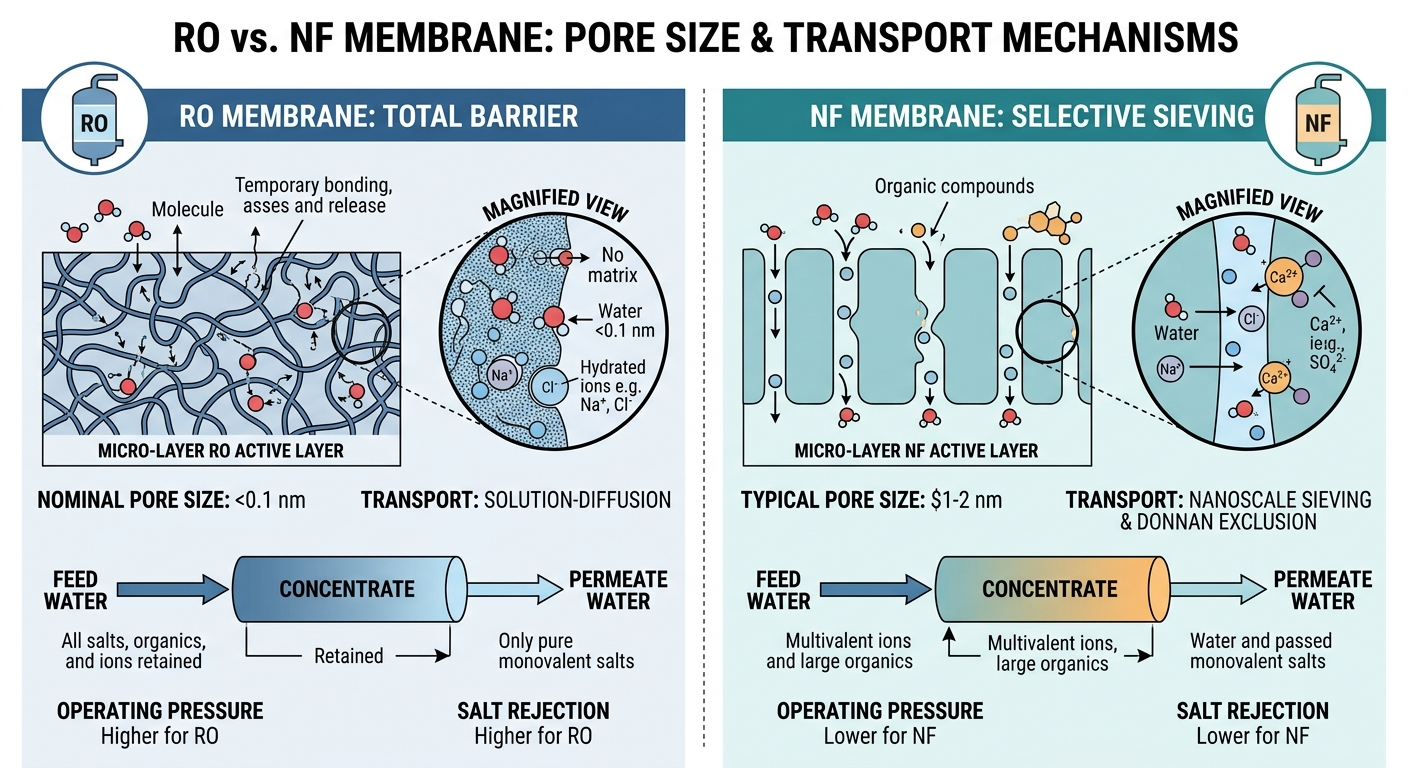

II. Техническая разбивка: 4 основных различия между NF и RO

Чтобы выбрать правильную технологию мембранного разделения, разработчики систем должны обратить внимание на физические и химические различия на молекулярном уровне. Хотя обе технологии используют перекрестную фильтрацию, их мембранные структуры и эксплуатационные требования существенно различаются.

1. Размер пор и физическая структура

Самое принципиальное различие между этими двумя технологиями заключается в плотности активных разделительных слоев.

• Мембраны обратного осмоса: Мембраны обратного осмоса имеют практически беспористую структуру. Номинальный размер пор составляет менее 0,1 nm, что меньше гидратированного радиуса большинства ионов. Перенос через мембрану обратного осмоса происходит не по физическим каналам, а за счет временного разрыва и реформирования водородных связей в полимерной матрице (диффузия раствора).

• Мембраны NF: Нанофильтрационные мембраны имеют четкую, слегка открытую физическую сеть пор. Типичный размер пор варьируется от 1 нм на 2 нм. Этот структурный зазор позволяет мембране функционировать как наноразмерное сито, пропуская через себя небольшие нейтральные молекулы и специфические однозарядные ионы и физически блокируя более крупные соединения.

2. Рабочее давление и потребление энергии

Из-за открытой структуры пор нанофильтрацию часто называют в технических спецификациях “обратным осмосом низкого давления”.”

• Системы обратного осмоса: Чтобы прогнать воду через непористую матрицу обратного осмоса и преодолеть высокое осмотическое давление, создаваемое полностью удерживаемыми солями, требуются насосы высокого давления. Типичное рабочее давление для промышленного обратного осмоса составляет от 1,5 до 7,0 МПа (15-70 бар), а для морской воды или систем с высокой соленостью оно может быть значительно выше. Такое высокое давление требует значительной электрической мощности.

• Системы NF: Поскольку NF позволяет моновалентным солям проходить через мембрану, осмотический перепад давления между подачей и пермеатом остается очень низким. Следовательно, типичное рабочее давление для NF снижается до 0,3-1,5 МПа (3-15 бар). Для работы системы NF при одинаковых условиях TDS в питании требуется на 30% - 50% меньше энергии, чем для системы обратного осмоса, что значительно снижает годовые эксплуатационные расходы (OPEX).

3. Разрыв в эффективности отвода солей

Истинные эксплуатационные различия между NF и RO видны при сравнении их показателей отбраковки для различных видов ионов.

• Моновалентные соли: Мембраны обратного осмоса поддерживают строгий, неселективный профиль отбраковки >99.5% для хлорида натрия. Однако NF-мембраны демонстрируют высокопеременное и селективное отторжение моновалентных солей, обычно в диапазоне от 20% - 80%. Это позволяет большей части NaCl проходить прямо в пермеат.

• Двухвалентные и многовалентные соли (например, MgSO4, Ca2): Обе мембраны высокоэффективны в блокировании многовалентных ионов. RO полностью блокирует их при > 99.5%, В то время как СФ достигает коэффициента отклонения, равного > 95%.

Эта вариация создает возможность химического фракционирования: NF изолирует многовалентные соли в потоке концентрата, сохраняя моновалентные соли в потоке пермеата.

4. Характеристики поверхностного заряда мембраны

Помимо физического размера пор, разделительные возможности нанофильтрации в значительной степени определяются химическим составом ее поверхности.

• Мембраны обратного осмоса: Хотя мембраны обратного осмоса могут нести небольшой отрицательный заряд из-за остаточных непрореагировавших групп карбоновых кислот, образовавшихся в процессе полимеризации, их основным механизмом разделения остается физическое препятствие и диффузия раствора. Взаимодействие зарядов играет второстепенную роль.

• Мембраны NF: Коммерческие NF-мембраны производятся для постоянной высокоплотной пропитки. отрицательный поверхностный заряд при стандартных рабочих уровнях pH. Эта конструкция активирует Исключение Доннана (эффект равновесия Доннана).

Когда технологическая вода контактирует с мембраной NF, плотный отрицательный заряд на активном слое оказывает сильное электростатическое отталкивание против многовалентных анионов, таких как сульфат SO4. Для поддержания электрической нейтральности раствора соответствующие катионы (такие как Mg2или Na) задерживаются вместе с анионами, независимо от их индивидуального размера. И наоборот, однозарядные анионы Cl испытывают гораздо более слабое отталкивание, что позволяет им проходить через физические поры вместе со своими противоионами.

III. Финансовый аудит: Почему нанофильтрация снижает OPEX и минимизирует общие затраты

При оценке мембранных технологий, если смотреть только на первоначальные капитальные затраты (CAPEX), не удается увидеть более широкую финансовую картину. Долгосрочные эксплуатационные расходы (OPEX) определяют истинную рентабельность инвестиций (ROI). Экономическое преимущество нанофильтрации перед обратным осмосом обусловлено снижением энергопотребления, оптимизацией предварительной обработки и экономией химикатов.

1. Энергопотребление и экономия электроэнергии (ядро OPEX)

Основным фактором, влияющим на операционные расходы любой мембранной установки, является электроэнергия, необходимая для работы питательных насосов высокого давления. Поскольку мембраны обратного осмоса отбрасывают все растворенные твердые вещества, система должна преодолевать высокое осмотическое давление, особенно при обработке сточных вод с высоким содержанием TDS (общего количества растворенных твердых веществ).

Поскольку NF допускает моновалентные соли ($\text{NaCl}$) для прохождения через мембранную матрицу, осмотическая разность давлений между подачей и пермеатом остается низкой.

• Прямое воздействие: Снижение осмотического давления означает, что системе требуется гораздо меньшее чистое движущее давление (NDP).

• Количественная экономия энергии: При обработке исходной воды с эквивалентной соленостью система NF работает при значительно более низких показателях давления, чем система обратного осмоса. Снижение требуемого напора насоса уменьшает размер двигателя насоса высокого давления, что напрямую приводит к 30% на 50% экономия электроэнергии на кубометр очищенной воды. Для установки, работающей непрерывно 24/7), такое снижение мощности значительно изменяет годовой бюджет завода на коммунальные услуги.

2. Капитальные затраты (CAPEX) в сравнении со сроком службы системы

При справедливом анализе затрат необходимо сопоставить экономию энергии и первоначальные инвестиции в мембранные элементы.

• Первоначальная стоимость элемента: В расчете на один элемент специализированные мембраны Nanofiltration могут иметь более высокую начальную цену, чем стандартные элементы обратного осмоса солоноватой воды массового производства. Это связано со сложными многослойными процессами нанесения химического покрытия, необходимого для создания определенного поверхностного заряда.

• Оптимизация потока и площади: Однако мембраны NF обычно обладают более высокой удельной проницаемостью воды (более высокой скоростью потока), чем стандартные мембраны обратного осмоса при более низком давлении. Более высокая пропускная способность на квадратный метр означает, что при одинаковых требованиях к производительности для системы NF может потребоваться меньшее количество мембранных элементов и напорных баков, что компенсирует более высокую стоимость отдельных элементов и уменьшает площадь основания установки.

3. Расход химикатов и затраты на обслуживание

Затраты на химические реагенты в нисходящем и восходящем потоках часто определяют жизнеспособность проекта очистки воды.

• Упрощение предварительной обработки: Во многих промышленных конфигурациях система обратного осмоса требует обширной системы предварительной очистки (например, умягчения известью или ионного обмена), чтобы полностью удалить двухвалентные накипеобразователи, такие как кальций и магний. Без этого элементы системы обратного осмоса быстро загрязняются. Поскольку NF изначально отбрасывает более 95% В результате этого система NF часто позволяет отказаться от использования дорогостоящих систем умягчения или уменьшить их размеры, что позволяет сэкономить на регенератах и расходе соли.

• Сокращение расходов на антискалант и CIP: в системах обратного осмоса концентрация всех ионов одновременно ускоряет локальное осаждение соединений накипи ($\text{CaCO}_3$, $\text{CaSO}_4$) на поверхности мембраны, что требует постоянного дозирования антискаланта и частых операций по очистке на месте (CIP). Уникальный механизм отталкивания заряда в NF замедляет образование накипи. Это снижает расход антискаланта, уменьшает частоту химической очистки и продлевает срок службы мембранных элементов.

IV. Сценарии применения: Когда нанофильтрация обеспечивает более высокую рентабельность инвестиций, чем обратный осмос?

Чтобы максимизировать рентабельность проекта, инженеры должны согласовать возможности мембран с конкретными задачами по химическому составу воды. Развертывание системы обратного осмоса там, где лучше подходит нанофильтрация, приводит к перепроектированию, излишнему потреблению электроэнергии и раздуванию бюджета на эксплуатацию.

Следующие три промышленных сценария демонстрируют, где нанофильтрация обеспечивает явное экономическое и техническое преимущество перед обратным осмосом.

1. Умягчение поверхностных и подземных вод

• Вызов для объекта: Многие муниципальные и промышленные предприятия используют подземные или поверхностные источники воды, характеризующиеся высокой общей жесткостью. Это приводит к образованию накипи в трубопроводах, градирнях и теплообменниках. Однако в технологическом процессе не требуется высокочистая деминерализованная вода; единственной целью является снижение параметров жесткости.

• Преимущество СФ: Установка системы обратного осмоса здесь неэффективна. Система обратного осмоса удаляет все минеральные вещества, создавая высокоагрессивную пермеатную воду, которая требует повторной минерализации после очистки для предотвращения коррозии труб.

Нанофильтрация - идеальный выбор для прямого умягчения. Она точно нацелена и отбрасывает более $95\%$ двухвалентных ионов жесткости ($\text{Ca}^{2+}$ и $\text{Mg}^{2+}$), допуская при этом контролируемый процент моновалентных фоновых минералов ($\text{Na}^+$, $\text{Cl}^-$), чтобы пройти через него. Такое частичное опреснение снижает пороговое осмотическое давление, позволяя системе работать при частичном рабочем давлении, требуемом для обратного осмоса. Установка решает проблему масштабирования, избегая при этом резких энергетических потерь, связанных с полным опреснением.

2. Рециркуляция промышленных сточных вод и нулевой сброс жидкости (ZLD)

• Вызов для объекта: На промышленных предприятиях с высокой соленостью сточных вод (например, на предприятиях по окраске текстиля, нефтехимии или углехимии) сточные воды содержат высокую химическую потребность в кислороде (ХПК) в сочетании с высокой концентрацией растворенных солей. Подача этой сложной смеси непосредственно в систему обратного осмоса приводит к сильному органическому загрязнению. Кроме того, когда этот поток попадает в термические испарители в конце контура ZLD, он кристаллизуется в непригодную для использования смешанную опасную соль, которая требует больших затрат на утилизацию.

• Преимущество СФ: Нанофильтрация выступает в качестве важнейшего механизма разделения в современной системе очистки сточных вод. Она разделяет поток отходов по двум различным путям:

  • Удержание органических веществ: NF задерживает высокомолекулярные органические фракции (COD) и молекулы цвета в концентрированном объеме, защищая системы последующих потоков.

  • Фракционирование соли: NF разделяет моновалентные и двухвалентные соли (в частности, отделяет хлорид натрия [NaCl] из сульфата натрия Na2， SO4.

Позволяя моновалентным {NaCl} рассол переходит в пермеат, концентрируя двухвалентный {Na}_2\{SO}_4 в ретентате, установка может самостоятельно восстанавливать и повторно использовать эти соли в производственных линиях. Такое эффективное фракционирование снижает общее количество опасных отходов и уменьшает тепловую нагрузку и энергетический след последующих испарительных кристаллизаторов.

3. Концентрация и очистка материалов (продукты питания, напитки и фармацевтика)

• Вызов для объекта: Технологические потоки в фармацевтике, биотехнологиях и пищевой промышленности часто содержат высокоценные целевые продукты - антибиотики, аминокислоты, пептиды или олигосахариды, - которые загрязнены мелкомолекулярными минеральными солями. Для решения производственной задачи требуется концентрировать эти органические молекулы, одновременно вымывая солевые примеси (диафильтрация).

• Преимущество СФ: При использовании обратного осмоса для концентрирования материала целевой продукт и фоновые соли попадают в один и тот же поток концентрата, что не позволяет достичь очистки.

Поскольку молекулярно-массовый предел (MWCO) NF-мембраны варьируется от 100 на 1000 Da, Она удерживает крупные целевые органические молекулы, позволяя однозарядным неорганическим солям свободно проходить через мембранную матрицу вместе с водой. Это позволяет одновременно концентрировать и обессоливать (диафильтрация) за один этап без изменения фаз. Поскольку процесс работает при температуре окружающей среды и более низком давлении, чем обратный осмос, он предотвращает термическую деградацию чувствительных к теплу биологических продуктов, снижая при этом коммунальные расходы.

V. Матрица принятия решений: Выбор между NF и RO за одну минуту

Чтобы упростить процесс проектирования системы, воспользуйтесь этой системой быстрой оценки, чтобы определить, требуется ли для вашей задачи абсолютный барьер обратного осмоса или селективная эффективность нанофильтрации.

Жесткие критерии выбора обратного осмоса (RO)

Вы должны выбрать систему обратного осмоса, если ваш технологический процесс включает в себя любые из следующих строгих эксплуатационных требований:

• Требования к сверхнизкой проводимости пермеата: Для ваших технологических процессов требуется вода высокой чистоты с практически нулевой ионной устойчивостью. Типичные области применения включают питательную воду для котлов электростанций, контуры сверхчистой воды для полупроводников (UPW) или производство воды фармацевтического качества.

• Обязательное удаление моновалентных солей: Ваш процесс не переносит присутствия хлорида натрия ($\text{NaCl}$) или других однозарядных ионов в потоке воды, требующей абсолютного барьера с профилем отбраковки, превышающим $99\%$.

• Насыпное опреснение с высоким содержанием солей: Первичной исходной водой является морская вода, сильно солоноватые грунтовые воды или сильно концентрированный промышленный рассол, где основными целями являются неселективное уменьшение объема и полное отбрасывание солей.

---

Оптимальные сценарии для выбора нанофильтрации (NF)

Нанофильтрация представляет собой выбор с более высокой рентабельностью инвестиций, если профиль вашего проекта соответствует этим ресурсосберегающим параметрам:

• Целенаправленное удаление жесткости или органического вещества: Основной задачей является устранение многовалентных ионов накипи ($\text{Ca}^{2+}$, $\text{Mg}^{2+}$, $\text{SO}_4^{2-}$) или для удаления цвета, TOC и химической потребности в кислороде (ХПК), пропуская при этом фоновую соленость.

• Допустимое или преднамеренное пропускание моновалентных соединений: Вода для конечного продукта не требует полной деминерализации. Сохранение части фоновых моновалентных минералов допустимо или даже желательно (например, при умягчении питьевой воды или на определенных этапах химической диафильтрации).

• Строгое долгосрочное ограничение энергопотребления: Снижение рабочего давления и уменьшение потребляемой мощности насосов высокого давления - важнейшие KPI для годового эксплуатационного бюджета объекта.

• Восстановление ресурсов сточных вод и фракционирование солей: Проект включает в себя передовые циклы циркулярной экономики, где разделение различных типов промышленных солей (например, выделение $\text{NaCl}$ с сайта $\text{Na}_2\text{SO}_4$) требуется для создания вторичных потоков побочных продуктов и минимизации затрат на последующую кристаллизацию.

Заключение и призыв к действию

В современной промышленной водоподготовке максимальная скорость обессоливания больше не является определяющим показателем качества системы. Стремление к высоким показателям отбраковки, когда процесс не требует этого, приводит к перепроектированию установок, высоким счетам за электроэнергию и завышенным затратам на химикаты.

Настоящая оптимизация процесса заключается в достижении “идеального профиля отбраковки” - выборе мембранной технологии, которая удовлетворяет вашим целевым показателям качества воды и при этом минимизирует рабочее давление. Соответствие химического состава исходной воды абсолютному барьеру обратного осмоса или селективному фракционированию нанофильтрации позволяет снизить энергопотребление, обеспечить стабильную скорость потока и максимизировать долгосрочную окупаемость инвестиций.

---
