Systèmes UPW : Le guide complet de l'eau ultra-pure pour la fabrication

Une particule, un ion, un échec : Pourquoi votre système UPW est votre actif de production le plus critique.
Dans les univers de précision de la fabrication de semi-conducteurs et de la production pharmaceutique, l'eau purifiée ordinaire ne suffit pas. Votre processus exige Eau ultra-pure (UPW) - une ressource si propre qu'une seule impureté au niveau moléculaire peut arrêter la production, mettre au rebut des lots entiers et coûter des millions.

Ce guide définitif s'adresse aux ingénieurs, aux directeurs d'usine et aux spécialistes de l'approvisionnement. Il s'agit d'un guide complet qui s'adresse aux ingénieurs, aux directeurs d'usine et aux spécialistes des achats. UPW est vraiment, comment un Système UPW et les facteurs critiques dans la sélection d'un partenaire qui peut garantir la pureté dont dépend votre chaîne de production.

Qu'est-ce que l'eau ultra-pure (UPW) ? De la pureté à la perfection moléculaire

L'eau ultra-pure est une eau qui a été purifiée selon des spécifications exceptionnellement strictes, en éliminant non seulement les solides en suspension et les microbes, mais aussi les gaz dissous, les ions et les composés organiques jusqu'à des niveaux de parties par billion (ppt). Sa qualité est définie par des paramètres extrêmes :

• Résistivité : >18,2 MΩ-cm à 25°C (le maximum théorique pour l'eau pure).

• Carbone organique total (COT) : Souvent <5 ppb, avec des systèmes avancés permettant d'atteindre les objectifs suivants ≤1 ppb.

• Contrôle microbien : Généralement <1 UFC/mL et avec des limites strictes d'endotoxines pour les applications pharmaceutiques.

• Nombre de particules : Contrôlé à des niveaux submicroniques, ce qui est essentiel pour la fabrication des puces.

Les spécifications précises varient en fonction de l'industrie. Par exemple, les usines de semi-conducteurs ont besoin de volumes massifs d'eaux usées pour le nettoyage et la gravure des plaquettes, tandis que les installations pharmaceutiques ont besoin d'eaux usées apyrogènes pour la formulation des médicaments injectables et le rinçage final des matériaux d'emballage primaire.

Le coût élevé de l'échec de l'UPW : Les risques d'un système inadapté

Un système d'UPW non fiable ou non conforme aux normes menace directement vos résultats et votre statut réglementaire.

• Perte de rendement catastrophique : Dans les usines de semi-conducteurs, la contamination de l'eau par des particules peut ruiner des lots entiers de puces.

• Rappel de produits et mesures réglementaires : Dans le secteur pharmaceutique, le non-respect des normes relatives à l'eau pour injection (WFI) ou à la vapeur pure peut entraîner le rejet des lots et des citations de la FDA.

• Temps d'arrêt imprévus et coûts d'exploitation élevés : Les systèmes inefficaces avec de faibles taux de récupération gaspillent l'eau et l'énergie, tandis que la maintenance fréquente interrompt la production.

• Vulnérabilité de la chaîne d'approvisionnement : La dépendance à l'égard d'un partenaire technologique unique et mal soutenu constitue un risque opérationnel important.

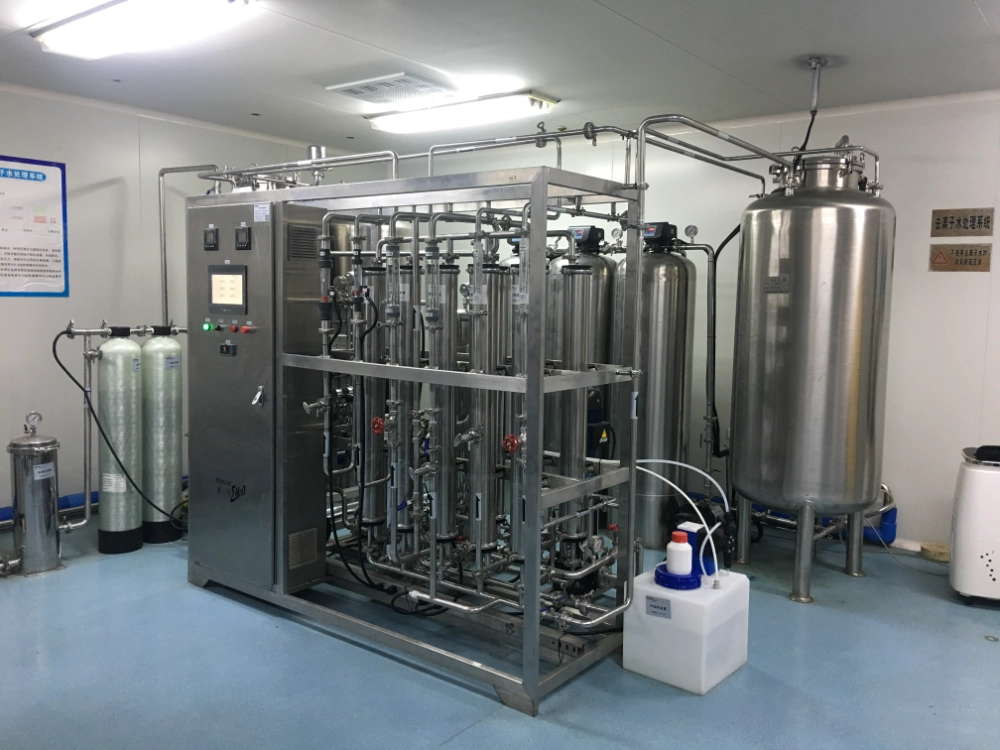

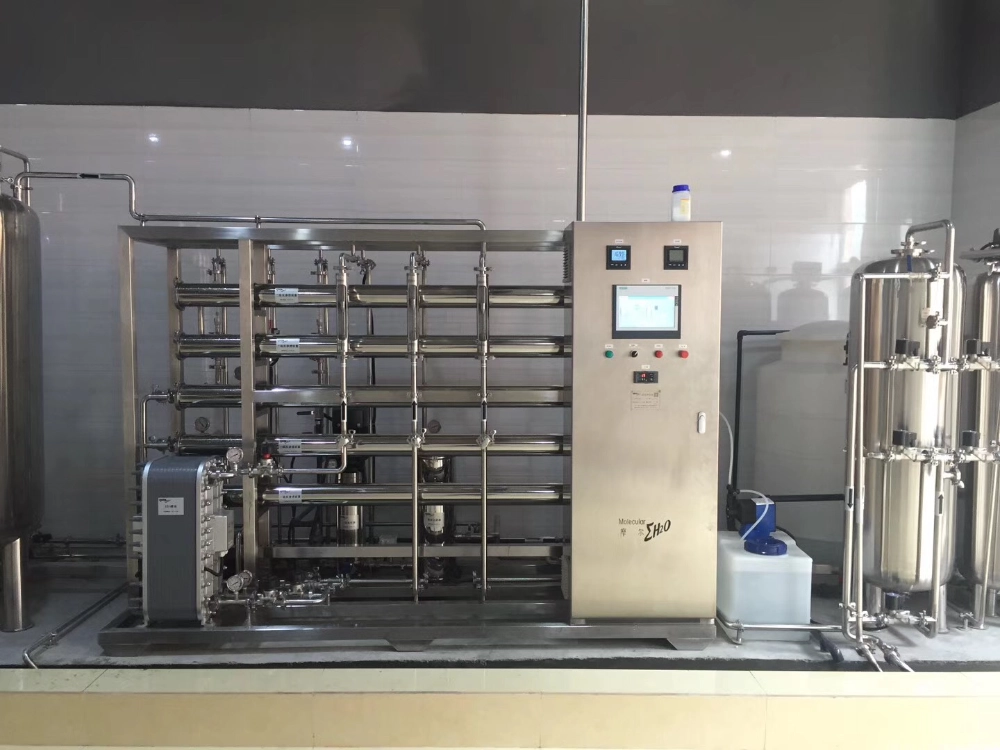

Anatomie d'un système moderne d'eau ultra pure : Un train de purification à plusieurs étapes

La production d'eau usée n'est pas un processus en une seule étape, mais une série de barrières de traitement en cascade, chacune éliminant une catégorie spécifique de contaminants.

1. Prétraitement et déminéralisation primaire

Cette étape prépare l'eau d'alimentation (souvent de l'eau potable ou adoucie) et élimine la majeure partie des solides dissous.

• Osmose inverse (RO) : Le cheval de bataille de la déminéralisation initiale. Les innovations telles que les membranes d'OI optimisées par l'apprentissage automatique repoussent les limites de l'élimination des contaminants et de l'efficacité énergétique.

• Électrodéionisation (EDI) : Un processus continu et sans produits chimiques qui polit le perméat RO en éliminant les ions résiduels, souvent utilisé dans les systèmes d'appoint ou de boucle primaire.

2. Polissage et purification finale

Cette étape permet d'atteindre les niveaux de pureté extrêmes requis au point d'utilisation.

• Échangeurs d'ions (IX) Polisseurs : Les polisseurs à lit mixte ou à lit séparé fournissent la capacité finale d'échange d'ions pour atteindre 18,2 MΩ-cm.

• Technologies d'ultrafiltration (UF) et d'UV : Une dernière barrière de membrane UF élimine les particules et les microbes, tandis que la lumière UV à 185 nm (pour la réduction du COT) et à 254 nm (pour la stérilisation) est essentielle pour contrôler les matières organiques et les bactéries.

3. Distribution et recirculation : Le “dernier kilomètre” critique”

Une boucle en acier inoxydable 316L, désinfectable et à circulation continue, est essentielle. Elle maintient la qualité de l'eau en évitant la stagnation et la prolifération microbienne, garantissant ainsi que l'eau conforme aux spécifications est fournie instantanément à chaque point d'utilisation.

5 facteurs critiques pour choisir votre partenaire pour le système UPW

Le choix d'un fournisseur est une décision stratégique. Ne vous contentez pas du devis initial et évaluez-le :

1. Technologie et innovation éprouvées : Proposent-ils des technologies exclusives à haut rendement, telles que l'osmose inverse avancée ou les modules EDI améliorés, qui maximisent la récupération de l'eau et minimisent les déchets ? Investissent-ils dans des solutions de nouvelle génération, comme celles qui intègrent l'IA pour l'optimisation du système ?

2. Expertise spécifique à l'industrie : L'expérience dans votre secteur n'est pas négociable. Un partenaire qui comprend les besoins spécifiques d'une usine de semi-conducteurs ne sera pas le même que celui d'un laboratoire de biotechnologie.

3. Coût total de possession (TCO) : Évaluez la consommation d'énergie, l'utilisation de produits chimiques, le volume des flux de déchets et la durée de vie prévue des membranes et des emballages. Un système avec un taux de récupération plus élevé peut permettre d'économiser des millions de dollars en coûts d'eau et d'eaux usées pendant sa durée de vie.

4. Soutien à la validation et à la documentation : Le partenaire doit fournir des protocoles IQ/OQ/PQ complets, des SOP et un soutien continu pour garantir la conformité réglementaire (par exemple, cGMP, normes SEMI).

5. Service et support global : Assurez-vous qu'ils disposent d'un réseau de services techniques et d'une logistique de pièces détachées pour soutenir vos activités 24 heures sur 24 et 7 jours sur 7, afin de minimiser les risques d'immobilisation.

L'avis d'un expert : La tendance est à la des systèmes plus intelligents et mieux intégrés. L'avenir des UPW réside dans les écosystèmes numériques qui utilisent les capteurs IoT et l'IA pour prédire les besoins de maintenance, optimiser le dosage des produits chimiques et assurer la conformité en temps réel - transformant les UPW d'un service public en un actif stratégique piloté par les données.

FAQs : Réponses aux questions sur l'eau ultra-pure

Q : Quelle est la différence entre l'UPW et l'eau déionisée (DI) ?
R : L'eau DI a été débarrassée de ses ions, ce qui lui confère une résistivité élevée. L'eau ultrapure va beaucoup plus loin en contrôlant rigoureusement le COT, les particules, les bactéries et la silice à des niveaux de l'ordre de la partie par milliard ou du trillion. Toutes les eaux usées sont des eaux DI, mais toutes les eaux DI ne sont pas ultrapures.

Q : Pouvons-nous utiliser notre système d'osmose inverse existant pour produire de l'eau chaude sanitaire ?
R : Une OI industrielle standard est un excellent point de départ en tant qu'étape de prétraitement. Cependant, la production de véritables eaux usées urbaines nécessite des technologies de polissage et de distribution supplémentaires et spécialisées (comme l'EDI, les polisseurs IX et l'UF) après l'étape d'osmose inverse.

Q : Comment justifier l'investissement dans un nouveau système UPW ?
R : Il s'agit d'une stratégie d'atténuation des risques et d'assurance du rendement. Calculez le coût d'un seul arrêt de production lié à une contamination ou d'une perte de lot de produits par rapport à l'investissement dans un système fiable. Prenez en compte les économies réalisées grâce à la réduction de la consommation d'eau et d'énergie et à la diminution de la maintenance grâce à une conception moderne et efficace.

L'avantage de l'eau de mer : Ingénierie de la pureté, garantie du rendement

Chez Molewater System, nous sommes plus qu'un fournisseur d'équipement ; nous sommes votre partenaire pour assurer une production sans faille. Notre approche combine :

• Des solutions sur mesure : Nous concevons des systèmes UPW adaptés à votre eau d'alimentation spécifique, aux exigences de volume et aux normes de pureté de l'application.

• Mettre l'accent sur l'excellence opérationnelle : Nos systèmes sont conçus pour offrir des taux de récupération élevés, une faible consommation d'énergie et une grande simplicité d'utilisation afin de minimiser les coûts de votre cycle de vie.

• Partenariat de bout en bout : Depuis les essais pilotes initiaux et la conception du système jusqu'à la mise en service, la validation et l'assistance à vie, nous veillons à ce que votre système UPW fonctionne de manière fiable, jour après jour.

Votre système UPW actuel représente-t-il un risque caché pour votre production ?

• Êtes-vous confronté à une résistivité incohérente ou à des pics de COT ?

• Votre taux de récupération de l'eau est-il trop faible, ce qui entraîne une augmentation des coûts d'exploitation ?

• Êtes-vous confronté à une augmentation de capacité ou à une nouvelle exigence de production plus stricte ?

Faites le premier pas vers une qualité de l'eau sans compromis.
Planifier une consultation gratuite avec nos experts UPW pour une évaluation préliminaire des performances et des risques de votre système.
